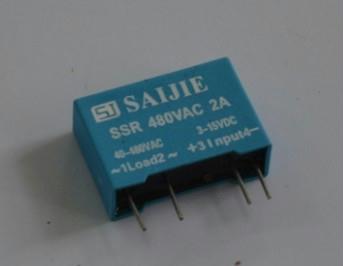

单相交流直插式12博网站下载12bet官网登录

【公司名称】无锡赛杰电器有限公司

【产品型号】SSR-480VAC 2A

【产品简介】

赛立杰牌小功率单相交流12博网站下载12bet官网登录,采用国际上SSR最新设计线路,输入采用直流控制型式,输出端由双向可控硅交流开关组成,内置瞬态TVS保护和高I2T技术,有效保护过压过流,交流过零通断。采用国际顶尖品牌元器件,光电隔离,双硅增强输出输出,开关型式分为过零导通型和随机导通型。

详细说明

主要技术参数



一、产品特点:
1、双向可控硅输出,零电压开启,零电流关断;
2、输入回路与输出回路之间光隔离;
3、输入端-输出端之间隔离耐压2000V

二、型号说明:

三、技术参数:









产品型号分类

    SSR-480VAC 2A

控制方式

直流控交流(DC-AC)



负载电流

2A

负载电压

40-480VAC

控制电压

3-12VDC

控制电流

DC:5-20mA(需限流)

通态漏电流

≤2mA

通态降压

≤1.3VAC

断态时间

≤10mS

介质耐压

2500VAC

绝缘电阻

500MΩ/500VDC

环境温度

-30℃-+75

安装方式

螺栓固定

工作指示

LED









四、产品应用:
    SSR系列12博网站下载12bet官网登录采用阻燃工程塑料外壳,环氧树脂灌封,螺纹引出端接线,具有结构强度高,耐冲击,抗震动性强,输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口,广泛应用在石油化工仪器设备,食品机械,包装机械,纺织机械,数控机床,塑料机械,健身器材,娱乐设施等自动化控制领域。
    特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境,及频繁开关的场合,是交流接触器更新替代产品。

五、安全注意事项:
1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上,并且12博网站下载12bet官网登录散热底板与安装面之间涂上导热硅脂,40A以上加风扇强冷或水冷。
2、使用在感性负载时,高瞬态电压以及浪涌电流施加与输出端,因此可能导致12博网站下载12bet官网登录误导通或损坏,通常需要在输出端接入具有特定钳位电压的电压控制器件,如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时,须在负载上并联一个虚拟负载电阻,以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免12博网站下载12bet官网登录的温升超过允许值,设计应用时应考虑散热效果和安装位置,当两只或多只12博网站下载12bet官网登录并排安装时,应留有适当的间距。
5、多只12博网站下载12bet官网登录的输出端之间不得并联使用,以试图增大输出电流。但输出端可以串联使用,以便适用更高的工作电压。
6、当使用多只12博网站下载继共用一个控制电源时,输入端即可以串联使用也可以并联使用。
7、容性负载请慎用此件,请选择容性负载专用12博网站下载12bet官网登录。
