普通晶闸管12bet备用网站 、 晶闸管/整流管混合12bet备用网站

【公司名称】无锡赛杰电器有限公司

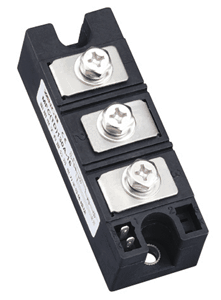

【产品型号】MTC、MTDC、MDTC 130A、160A、200A

【产品简介】

MTC、MTDC、MDTC12bet备用网站,公司严格按照国际标准工艺制造。将功率半导体钝化芯片(晶闸管芯片/整流管芯片)以国际标准电路结构封装结合,具有优良的温度特性和功率循环能力、低通态压降、交流绝缘电压2500V、高达12倍抗浪涌能力等特性。体积小,安装方便,多个12bet备用网站可以共用一个散热器。广泛地应用在直流电源、电焊机、电机软起动、PWM变频器整流等。

详细说明

一、产品特点:
1、芯片与底板电气绝缘,2500V交流电压;
2、 国际标准封装;
3、200A以下12bet备用网站皆为强迫风冷,300A以上12bet备用网站,既可选用风冷,也可选用水冷;
4、安装简单,使用维修方便,体积小,重量轻。
二、型号说明:


三、技术参数


型号
通态平
均电流
反向断态重复峰值电压
通态峰值电压
通态峰值电流
正反向重复
峰值电流
触发
电流
触发
电压
维持
电流
断态电压临界上升率
通态电流临界上升率
最高额定结温
不重复
浪涌电流
绝缘电压
重量
It(AV)
VdrmVrrm
Vtm
Itm
IdrmIrrm
Igt
Vgt
Ih
dv/dt
di/dt
Tjm
ItsmIrsm
Viso
Weight
Type
A
V
V
A
mA
mA
V
mA
V/μs
A/μs
A×103
V(AC)
g
MTx130A
130
400-2600
1.5
410
20
80
2.5
100
800
100
125
3.80
2500

MTx160A
160
400-2600
1.5
480
25
80
2.5
100
800
100
125
5.40
2500
MTx200A
200
400-2600
1.5
600
30
80
2.5
100
800
100
125
7.20
2500




五、产品应用:
1、交直流电机控制;2、各种整流电源;3、工业加热控制;4、调光;5、无触点开关;6、电机软起动;7、静止无功补尝;8、电焊机;9、变频器;10、UPS电源;11、电池充放电。
说明:

a. Vdsm/Vrsm=Vdrm/Vrrm+200V;
b. 除非另作说明,Lgt,Vgt,Ih,Vtm,Viso均为25下的调试值,表中其它参数皆为Tvjm下的测试值;
c. I2t=I2tsmTW/2,式中TW:正弦半波电流底宽,在50HZ频率下,I2t(10ms)=0.005I2tsm(A2S);
d. 当使用在电流为60HZ情况下,Itsm(8.3ms)=1.066(10ms),I2t(8.3ms)=0.943I2tsm(10ms)。
