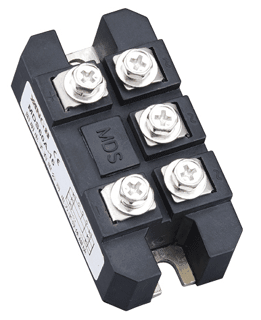

单相整流桥12bet备用网站、三相整流桥12bet备用网站

【公司名称】无锡赛杰电器有限公司

【产品型号】MDQ、MDS 30A、60A、100A

【产品简介】

单相整流12bet备用网站、三相整流桥12bet备用网站,公司严格按照国际标准工艺制造。将功率半导体钝化芯片(整流管芯片)以国际标准电路结构封装结合,并选用电子陶瓷片,解决功率半导体芯片和紫铜底基板之间的绝缘问题,因此多个12bet备用网站可以共用一个散热器。体积小,结构紧凑便捷。广泛地应用在直流电源、电焊机、直流电机、电池充放电、PWM变频器整流等

详细说明

一、产品特点:
1、芯片与底板电气绝缘,2500V交流电压;
2、国际标准封装;
3、真空+充氢保护焊接技术;
4、焊接结构,优良的温度特性和功率循环能力;
5、安装简单,使用维修方便;
6、体积小,重量轻;
7、最高工作结温达150℃;
8、正向压降小。


二、型号说明:

三、特性参数;


名称
型号
直流输
出电流
相输入
正向平
均电流
壳温
反向重复
峰值电流
反向重复
峰值电压
通态峰值电压
通态峰
值电流
最高额定结温
绝缘
电压
重量
单相
整流
桥MDQ
Type
ID
IF(AV)
TC
IRRM
VRRM
VTM
ITM
Tjm
Viso
Weight
A
A
V
mA
V
A
V(AC)
g
MDQ30A
30
15
100
8
600-2000
1.45
45
150
2500





MDQ60A
60
30
100
8
600-2000
1.45
90
150
2500
MDQ100A
100
50
100
10
600-2000
1.45
150
150
2500













名称
型号
直流输
出电流
相输入
正向平
均电流
壳温
反向重复
峰值电流
反向重复
峰值电压
通态峰值电压
通态峰
值电流
最高额定结温
绝缘
电压
重量
三相
整流
桥MDS
Type
ID
IF(AV)
TC
IRRM
VRRM
VTM
ITM
Tjm
Viso
Weight
A
A
V
mA
V
A
V(AC)
g
MDS30A
30
10
100
8
600-2000
1.45
30
150
2500

MDS60A
60
20
100
8
600-2000
1.45
60
150
2500
MDS100A
100
35
100
10
600-2000
1.45
100
150
2500

四、外形尺寸及电路图:

五、产品应用:
1、仪器设备的直流电流; 2、P W M变频器的输入整流电源; 3、直流电机励磁电源; 4、开关电源的输入整流; 5、软启动电容充电; 6、电气拖动和辅助电流; 7、逆变焊机; 8、电流充电直流电源。
说明:
a. Vdsm/Vrsm=Vdrm/Vrrm+200V;
b. 除非另作说明,Lgt,Vgt,Ih,Vtm,Viso均为25下的调试值,表中其它参数皆为Tvjm下的测试值;
c. I2t=I2tsmTW/2,式中TW:正弦半波电流底宽,在50HZ频率下,I2t(10ms)=0.005I2tsm(A2S);
d. 当使用在电流为60HZ情况下,Itsm(8.3ms)=1.066(10ms),I2t(8.3ms)=0.943I2tsm(10ms)。
