【公司名称】无锡赛杰电器有限公司

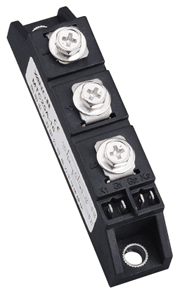

【产品型号】MTC、MTDC、MDTC 25A、40A、55A

【产品简介】

MTC、MTDC、MDTC12bet备用网站,公司严格按照国际标准工艺制造。将功率半导体钝化芯片(晶闸管芯片/整流管芯片)以国际标准电路结构封装结合,具有优良的温度特性和功率循环能力、低通态压降、交流绝缘电压2500V、高达12倍抗浪涌能力等特性。体积小,安装方便,多个12bet备用网站可以共用一个散热器。广泛地应用在直流电源、电焊机、电机软起动、PWM变频器整流等。

详细说明

一、产品特点:
1、芯片与底板电气绝缘,2500V交流电压;
2、 国际标准封装;
3、真空+充氢保护焊接技术;
4、压接结构,优良的温度特性和功率循环能力;
5、输入-输出端之间隔离耐压≥2500VAC;
6、200A以下12bet备用网站皆为强迫风冷,300A以上12bet备用网站,既可选用风冷,也可选用水冷;
7、安装简单,使用维修方便,体积小,重量轻。
二、型号说明:


三、技术参数


型号
通态平
均电流
反向断态重复峰值电压
通态峰值电压
通态峰值电流
正反向重复
峰值电流
触发
电流
触发
电压
维持
电流
断态电压临界上升率
通态电流临界上升率
最高额定结温
绝缘电压
重量
It(AV)
VdrmVrrm
Vtm
Itm
IdrmIrrm
Igt
Vgt
Ih
dv/dt
di/dt
Tjm
Viso
Weight
Type
A
V
V
A
mA
mA
V
mA
V/μs
A/μs
V(AC)
g
MTx25A
25
400-2600
1.5
80
8
100
2.5
100
800
50
125
2500
120
MTx40A
40
400-2600
1.5
120
8
100
2.5
100
800
50
125
2500
MTx55A
55
400-2600
1.5
170
8
100
2.5
100
800
50
125
2500


四、外形尺寸及电路联结形式:


五、产品应用:
1、交直流电机控制;2、各种整流电源;3、工业加热控制;4、调光;5、无触点开关;6、电机软起动;7、静止无功补尝;8、电焊机;9、变频器;10、UPS电源;11、电池充放电。
说明:

a. Vdsm/Vrsm=Vdrm/Vrrm+200V;
b. 除非另作说明,Lgt,Vgt,Ih,Vtm,Viso均为25下的调试值,表中其它参数皆为Tvjm下的测试值;
c. I2t=I2tsmTW/2,式中TW:正弦半波电流底宽,在50HZ频率下,I2t(10ms)=0.005I2tsm(A2S);
d. 当使用在电流为60HZ情况下,Itsm(8.3ms)=1.066(10ms),I2t(8.3ms)=0.943I2tsm(10ms;)
